產品特點
Ponit
性能
額定轉矩：提升30%
起動停止時最大轉矩：提升30%
瞬間最大轉矩：提升30%
棘爪扭矩：提升30%
額定使用壽命：提升42%(10000小時)
外形尺寸、剛性、角度傳動精度、輸入轉動慣量等與SHF系列相同。
起動停止時最大轉矩：提升30%
瞬間最大轉矩：提升30%
棘爪扭矩：提升30%
額定使用壽命：提升42%(10000小時)
外形尺寸、剛性、角度傳動精度、輸入轉動慣量等與SHF系列相同。
產品型號
Model
1、機型：SHG系列
2、型號：14, 17, 20, 25, 32, 40, 45, 50, 58, 65
3、減速比：50, 80, 100, 120, 160
4、型號：
● 2A-GR=組件型（型號14, 17為2A-R）
● 2UH=中空組合型
● 2UJ=帶輸入軸的組合型
● 2SO=簡易組合型（標準結構）
● 2SH=簡易組合型（中空孔結構）
5、特殊規格（標準品不標SP。）
2、型號：14, 17, 20, 25, 32, 40, 45, 50, 58, 65
3、減速比：50, 80, 100, 120, 160
4、型號：
● 2A-GR=組件型（型號14, 17為2A-R）
● 2UH=中空組合型
● 2UJ=帶輸入軸的組合型
● 2SO=簡易組合型（標準結構）
● 2SH=簡易組合型（中空孔結構）
5、特殊規格（標準品不標SP。）
額定表
Specification
產品圖紙
Drawing
中空組合 2UH（簡易組合 2SH）
尺寸表（單位：mm）
帶輸入軸組合 2UJ（簡易組合 2SO）

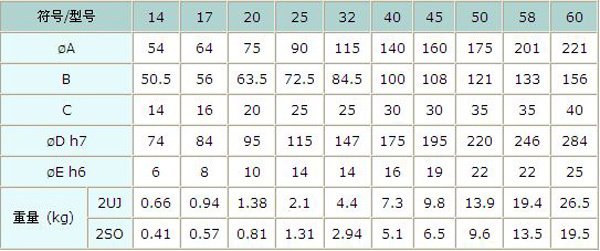

尺寸表（單位：mm）
尺寸及形狀的詳細情況，請使用本公司發行的交貨規格圖進行確認
